Por su seguridad, lea y siga estas precauciones de seguridad.

• Antes de instalar una antena, comuníquese con su representante de cuentas de Cisco para explicar qué método de montaje utilizar para el tamaño y tipo de antena que está a punto de instalar.
• Busque a alguien que le ayude: la instalación de una antena suele ser un trabajo de dos personas.
• Seleccione su lugar de instalación teniendo en cuenta la seguridad y el rendimiento. Recuerde que las líneas eléctricas y las líneas telefónicas se parecen. Por su seguridad, asuma que cualquier línea aérea puede matarlo.
• Comuníquese con su compañía de energía eléctrica. Dígales sus planes y pídales que vean la instalación propuesta.
• Planifique su instalación de manera cuidadosa y completa antes de comenzar. Cada persona involucrada en una instalación debe tener asignada una tarea específica y debe saber qué hacer y cuándo hacerlo. Una persona debe estar a cargo de la operación para dar instrucciones y estar atento a las señales de problemas.

Al instalar su antena, siga estas pautas:

• No use una escalera de metal.
• No trabaje en un día lluvioso o ventoso.
• Vístase apropiadamente — use zapatos con suelas y tacones de goma, guantes de goma y una camisa o chaqueta de manga larga.
• Si el conjunto comienza a caer, aléjese y déjelo caer. Debido a que la antena, el mástil, el cable y los cables de sujeción de metal son excelentes conductores de corriente eléctrica, incluso el más mínimo toque de cualquiera de estas partes a una línea eléctrica completa una ruta eléctrica a través de la antena y el instalador.
• Si alguna parte del sistema de antena entra en contacto con una línea eléctrica, no la toque ni intente quitarla usted mismo. Llame a su compañía eléctrica local para que lo retiren de manera segura.
• Si ocurriera un accidente con las líneas eléctricas, solicite ayuda de emergencia calificada de inmediato.

Notas de instalación

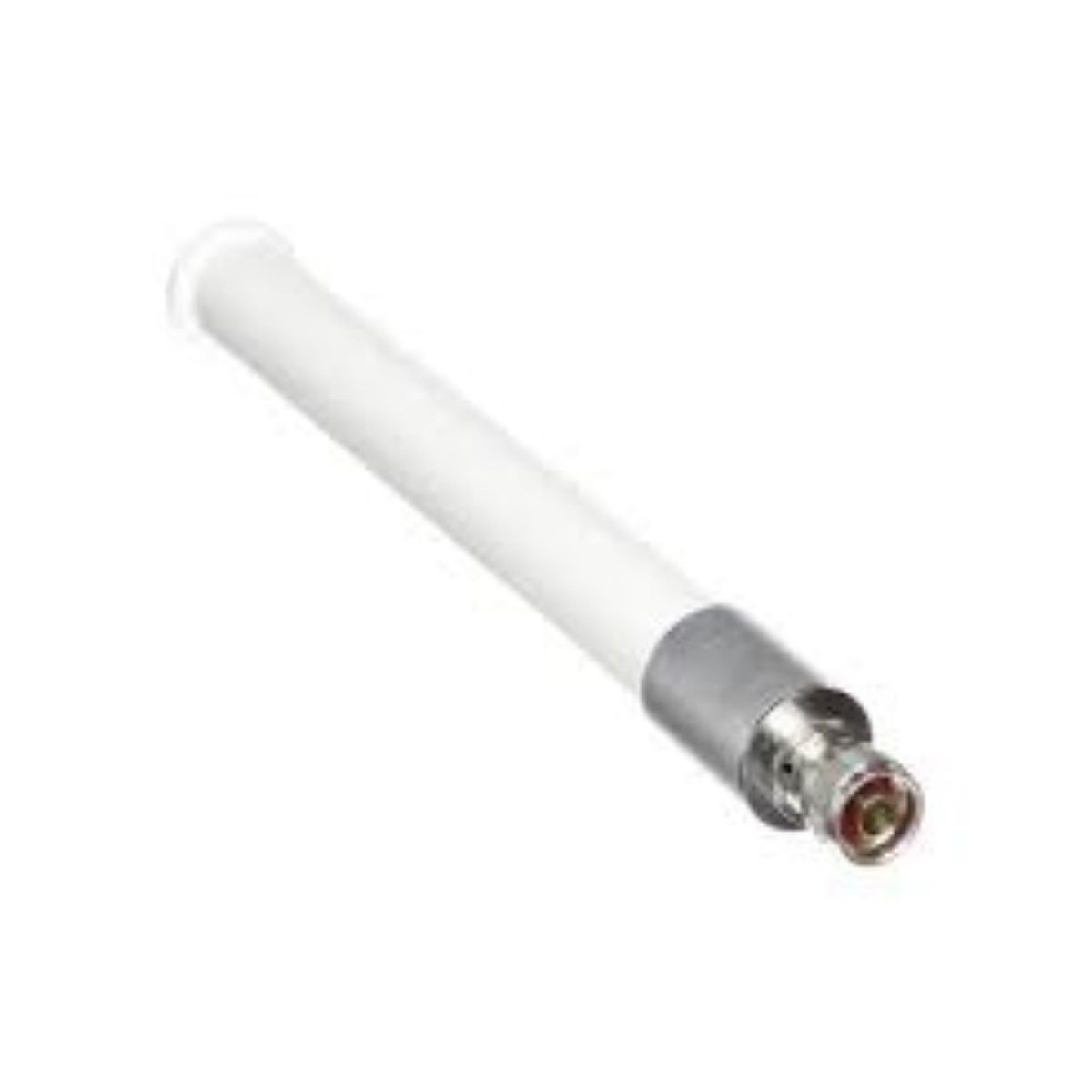

La antena está diseñada para conectarse a un puerto de antena dedicado en el punto de acceso. No se requieren herramientas especiales para instalar la antena.
La antena es resistente a la gama completa de entornos al aire libre. Una vez que la antena esté conectada al punto de acceso, selle las conexiones para evitar que la humedad y otros elementos de la intemperie afecten el rendimiento. Cisco recomienda usar un sello coaxial (como CoaxSeal) para conexiones al aire libre. No se recomienda el sellador de silicona o la cinta aislante para sellar las conexiones exteriores.

Elegir una ubicación de montaje

La antena está diseñada para crear un patrón de transmisión omnidireccional. Para lograr este patrón, el punto de acceso debe montarse sin obstrucciones a los lados del elemento radiante. Si la ubicación de montaje es en el costado de un edificio o torre, el patrón de antena se degrada en el costado del edificio o de la torre.
Por lo general, cuanto más alta esté una antena sobre el suelo, mejor funcionará. Una práctica es instalar la antena a unos 5 a 10 pies (1,5 a 3 m) por encima de la línea del techo y lejos de todas las líneas eléctricas y obstrucciones.

Herramientas y equipo necesarios

No se requieren herramientas para montar la antena en el punto de acceso. Sin embargo, es posible que necesite un ¾-in. (19 mm) de extremo abierto o llave combinada (o llave ajustable) para quitar las cubiertas de los puertos de la antena.
Para obtener información sobre las herramientas necesarias para montar el punto de acceso, consulte la documentación del punto de acceso correspondiente.

Montaje de la antena

Para conectar la antena al punto de acceso, siga estos pasos:

• Paso 1 Si es necesario, retire la tapa del puerto de la antena.
• Paso 2 Alinee el conector N de la antena con el puerto de antena apropiado.
• Paso 3 Empuje suavemente la antena en el puerto.

Paso 4 Apriete la antena con la mano.

Obtención de documentación y envío de una solicitud de servicio Para obtener información sobre cómo obtener documentación, enviar una solicitud de servicio y recopilar información adicional, consúltenos.
